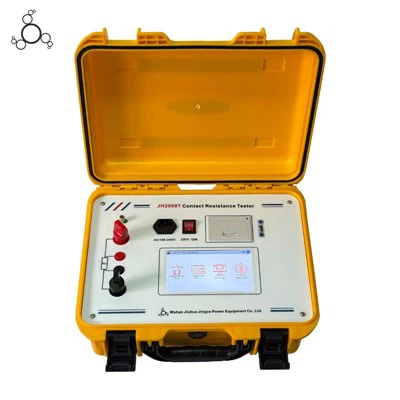

Tester di resistenza di contatto Bluetooth 100A

1. Intervallo di misurazione: 0-250 mΩ
2.Risoluzione minima: 0,001 μΩ
3.Precisione della misurazione: ± (lettura × 0,5%+1 μ Ω)
4. Alimentazione di prova: tensione limitata a corrente costante, circa 8,0 V
5. Corrente di prova: CC 10 A, 30 A, 50 A, 80 A, 100 A
6. Precisione della corrente di prova: ± 5%
7.Tempo di misurazione: è possibile impostare 5-600 secondi
8.Comunicazione Bluetooth: utilizzo del metodo di comunicazione Bluetooth per connettersi al protocollo digitale della State Grid Corporation of China
9.Alimentatore di ricarica: ingresso 180 V ~ 240 V CA, 50 Hz/60 Hz
10. Memorizzazione dei dati: memorizza 100 set di dati di misurazione
11.Ambiente di lavoro: temperatura -10~50 gradi, umidità inferiore o uguale al 90%
12.Peso dell'host: circa 5,2 kg (cavi esclusi)
13.Volume host: 320 mm × 255 mm × 175 mm

Nei moderni sistemi di alimentazione, i tradizionali ponti CC a doppio braccio-tipo QJ44-sono ampiamente utilizzati per misurare la resistenza di contatto. Tuttavia, questi ponti utilizzano correnti di prova a livello di milliampere- che non riescono a rilevare i difetti causati dalla ridotta area della sezione trasversale dei conduttori-nei circuiti. Quando si misura la resistenza dei contatti nei circuiti di commutazione ad alta tensione, i valori di misurazione possono essere molte volte superiori ai valori effettivi a causa dell'interferenza di pellicole d'olio e strati di ossido tra i contatti, rendendoli indicatori inaffidabili della reale resistenza. Per risolvere questo problema, l'ultimo standard DL/T 845.4-2004 "Requisiti tecnici generali per dispositivi di misurazione della resistenza: tester di resistenza di circuito" e la specifica di verifica aggiornata JJG 1052-2009 "Specifiche di verifica per tester di resistenza di circuito e misuratori di resistenza CC" richiedono che le correnti di misurazione per le resistenze di contatto in interruttori, isolatori e interruttori automatici non debbano essere inferiori a 100 A CC con un tempo di mantenimento minimo di 600 secondi, garantendo un test accurato risultati.

Il tester di resistenza ai contatti 100A è dotato di un pannello di controllo ergonomico progettato per un funzionamento-facile da usare. Utilizzando alimentatori a commutazione ad alta-frequenza e tecnologia dei circuiti digitali, è progettato specificatamente per misurare la resistenza del circuito nelle apparecchiature di controllo a commutazione. La corrente di prova è conforme allo standard nazionale-consigliato DC 100A. In grado di misurare direttamente la resistenza del circuito a 100 A CC, il dispositivo visualizza i risultati dei test su un ampio schermo LCD a colori TFT. Le funzioni principali includono memorizzazione dei dati, output di stampa e impostazioni dell'ora, con intervalli di amperaggio selezionabili: 100 A, 80 A, 50 A, 30 A e 10 A. Gli utenti possono personalizzare la durata del test fino a 600 secondi. Essendo un tester di resistenza di contatto altamente stabile, le sue prestazioni superano i microohmmetri ad alta corrente importati. Progettato per la manutenzione sul campo degli interruttori ad alta-tensione nei reparti di alimentazione e per i test di resistenza dei circuiti presso i produttori di quadri, questo strumento soddisfa i rigorosi standard di settore.
